六个容易影响机械加工误差的加工流程

在机床加工过程中稍有一点不注意,就会造成误差,容易造成机械加工误差的加工流程有哪几个,你都清楚了解吗?

1、生产机床本身的制造误差

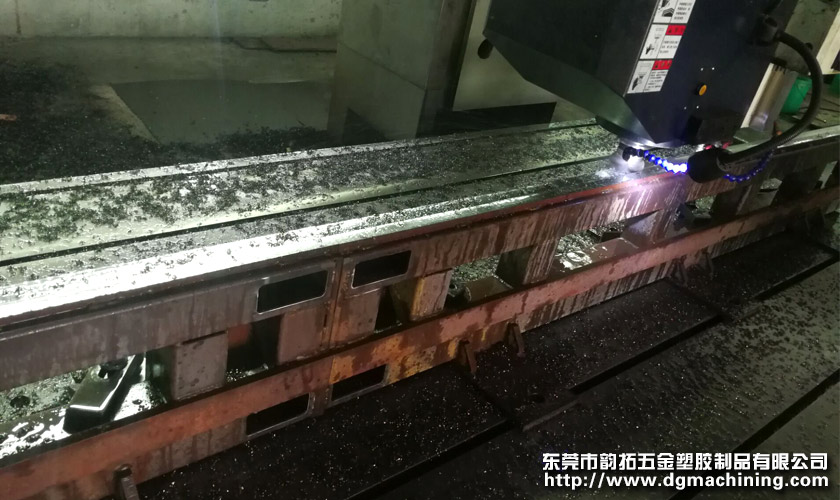

六个容易影响机械加工误差的加工流程
生产机床本身的制造误差主要包括主轴回转误差、导轨误差和传动链误差。

主轴回转误差是指主轴各瞬间的实际回转轴线相对其平均回转轴线的变动量,它将直接影响被加工工件的精度。主轴回转误差产生的主要原因有主轴的同轴度误差、轴承本身的误差、轴承之间的同轴度误差、主轴绕度等。导轨是机床上确定各机床部件相对位置关系的基准,也是机床运动的基准。导轨本身的制造误差、导轨的不均匀磨损和安装质量是造成导轨误差的重要因素。传动链误差是指传动链始末两端传动元件间相对运动的误差。它是由传动链中各组成环节的制造和装配误差,以及使用过程中的磨损所引起的。

2、定位误差
定位误差主要包括基准不重合误差和定位副制造不准确误差。在机床上对工件进行加工时,须选择工件上若干几何要素作为加工时的定位基准,如果所选用的定位基准与设计基准(在零件图上用来确定某一表面尺寸、位置所依据的基准)不重合,就会产生基准不重合误差
工件定位面与夹具定位元件共同构成定位副,由于定位副制造得不准确和定位副间的配合间隙引起的工件最大位置变动量,称为定位副制造不准确误差。定位副制造不准确误差只有在采用调整法加工时才会产生,在试切法加工中不会产生。

3、调整误差

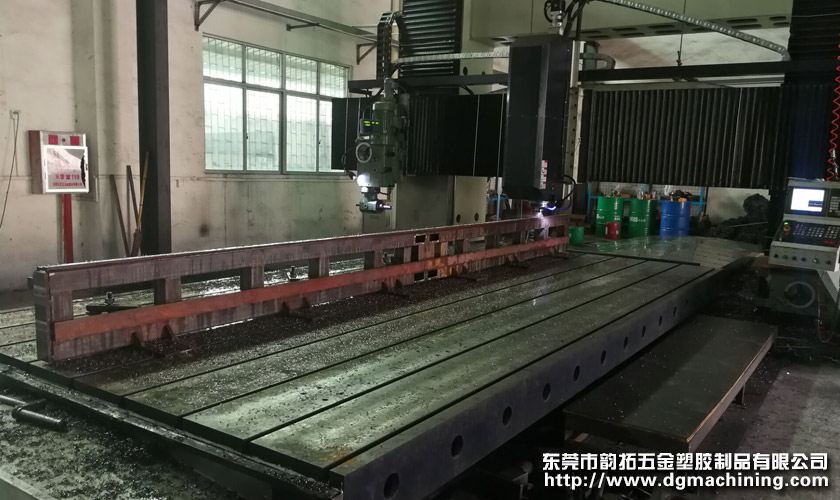

机械加工误差

机械加工的每一工序中,总要对工艺系统进行这样或那样的调整工作。由于调整不可能绝对地准确,因而产生调整误差。在工艺系统中,工件、刀具在机床上的互相位置精度,是通过调整机床、刀具、夹具或工件等来保证的。当机床、刀具、夹具和工件毛坯等的原始精度都达到工艺要求而又不考虑动态因素时,调整误差对机械加工误差起到决定性的作用。

4、刀具的几何误差
任何刀具在切削过程中都不可避免要产生磨损,并由此引起工件尺寸和形状地改变。刀具几何误差对机械加工误差的影响随刀具种类的不同而不同:采用定尺寸刀具加工时,刀具的制造误差会直接影响工件的加工精度;而对一般刀具(如车刀等),其制造误差对机械加工误差无直接影响。

5、夹具的几何误差
夹具的作用是使工件相当于刀具和机床具有正确的位置,因此夹具的几何误差对机械加工误差(特别是位置误差)有很大影响。

6、测量误差
零件在加工时或加工后进行测量时,由于测量方法、量具精度以及工件和主客观因素都直接影响测量精度。

以上六个机械加工误差在一定程度上是可以避免的,因此需要进行机械加工的操作人员在加工时对这六个容易造成机械加工误差的加工流程能更认真仔细的进行检测及各方位的验证后再进行机械加工操作,这样就能更好的减少机械加工误差造成的影响。
